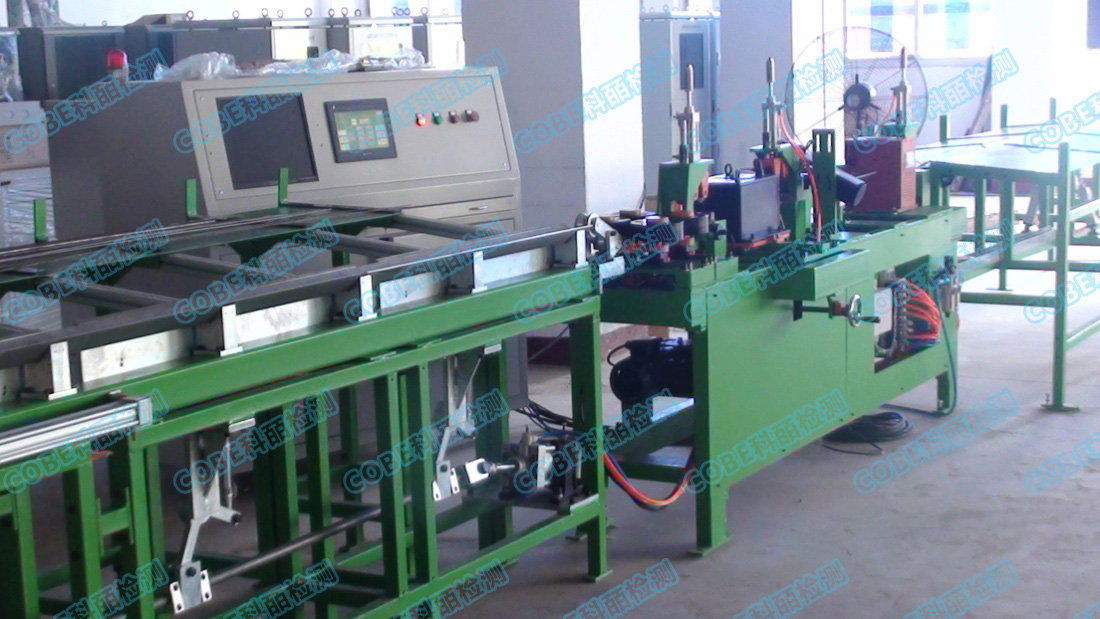

本系統為離線渦流探傷設備，適用于產品生產完成后，集中統一對工件進行精確探傷。
自動化探傷流程：工件通過自動上料機構，經過輥道傳輸，進入渦流探傷檢測區域，通過磁飽和器、探頭、退磁器，最后進入下料系統，同時根據檢測結果，對有缺陷和沒有缺陷的工件進行自動報警、打標、分選。
檢測對象：管材、棒材等
檢測材料：碳鋼、不銹鋼及銅、鋁、鈦等各種有色金屬和黑色金屬
檢測速度：0-100m/min
檢測方式：離線探傷
適用口徑范圍：4mm-20mm，10mm-40mm，30mm-70mm
設備檢測速度快、運行穩定、精度高
自動化程度高、操作簡單、配備人員少
可快速檢測出各種不同材質的金屬管、棒、線材表面裂紋、氣孔和開口裂紋等缺陷。
| 檢測通道 | 1～8 |
| 增益范圍 | 0～99.0 dB 連續可調，步進: 0.1dB |
| 相位旋轉 | 0～359°連續可調，步進: 1deg |
| 頻率范圍 | 10 Hz～10 MHz |
| 數據源 | 幅值、X坐標、Y坐標 |
| 激勵模式 | DP、 DI |
| 自動平衡 | 關、一到十級 |
| 具有延時打標 | 1-100000ms |
具有軟件報警、硬件報警、硬件預報警
聲光報警輸出
可大量存儲各種檢測程序和檢測數據
可渦流信號回放擴展功能，測量缺陷的幅值、相位、數字值
可形成檢測報告（包括檢測數量、合格數和不合格數等信息）
